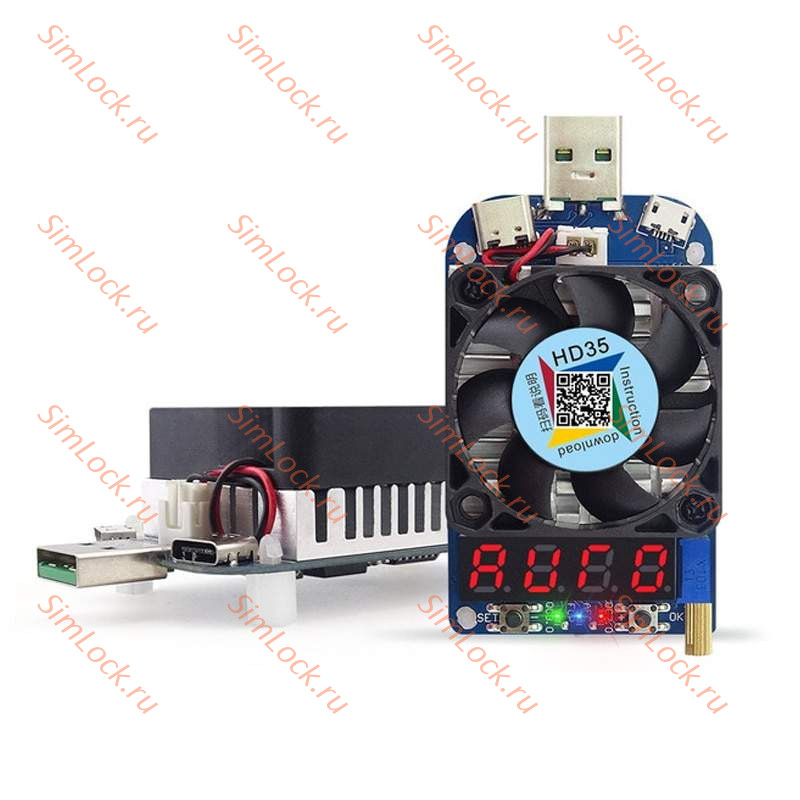

Электронная нагрузка RD-HD35, 4-25V, 0,05-5A, 35W

Технические характеристики:

- Модель HD35

- Номинальное рабочее напряжение DC4-25.0V

- Максимальная мощность 35 Вт

- Диапазон тока 0.05-5.00A (когда вентилятор работает - регулировка от 0.25а)

- Скорость вентилятора до 8000 об/мин, регулируется термодатчиком

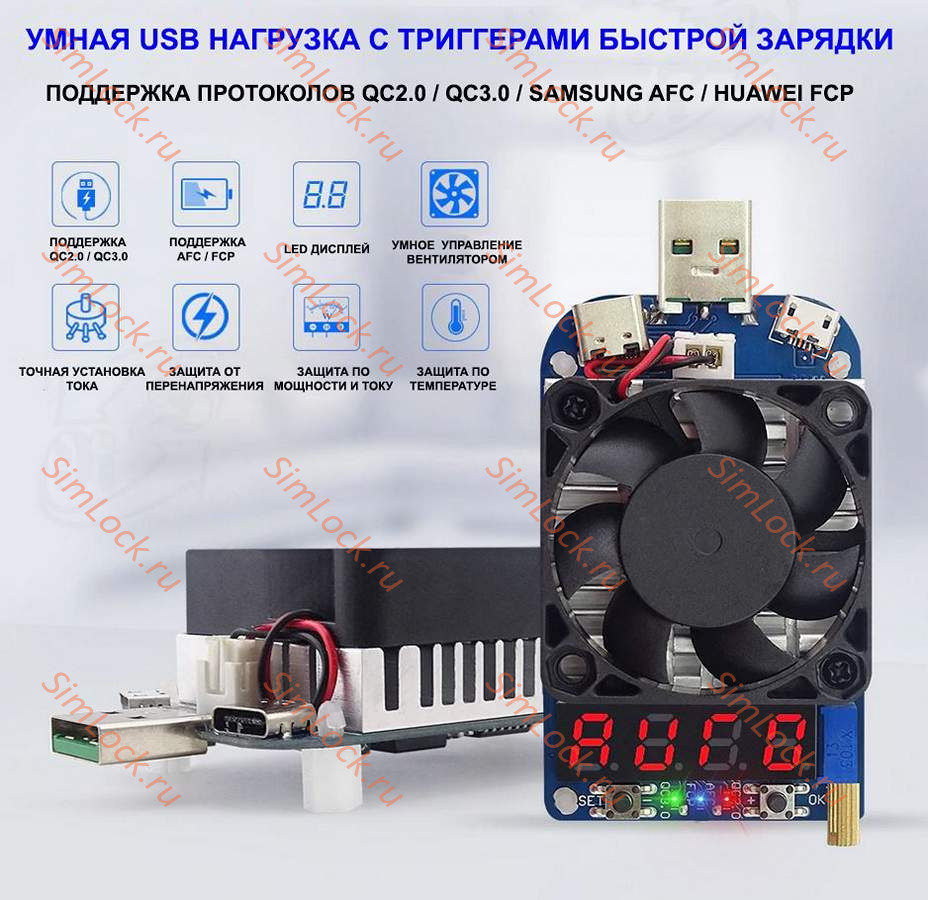

- Триггер быстрой зарядки: QC2.0 5V, 9V, 12V, 20V, QC3.0, Huawei FCP, Samsung AFC 9V

- Рабочая температура -10℃-40℃

- Дисплей светодиодный, 4 семисегментных индикатора

- Порты: USB Type A, MicroUSB Type B, USB Type C

- Вес 52 г

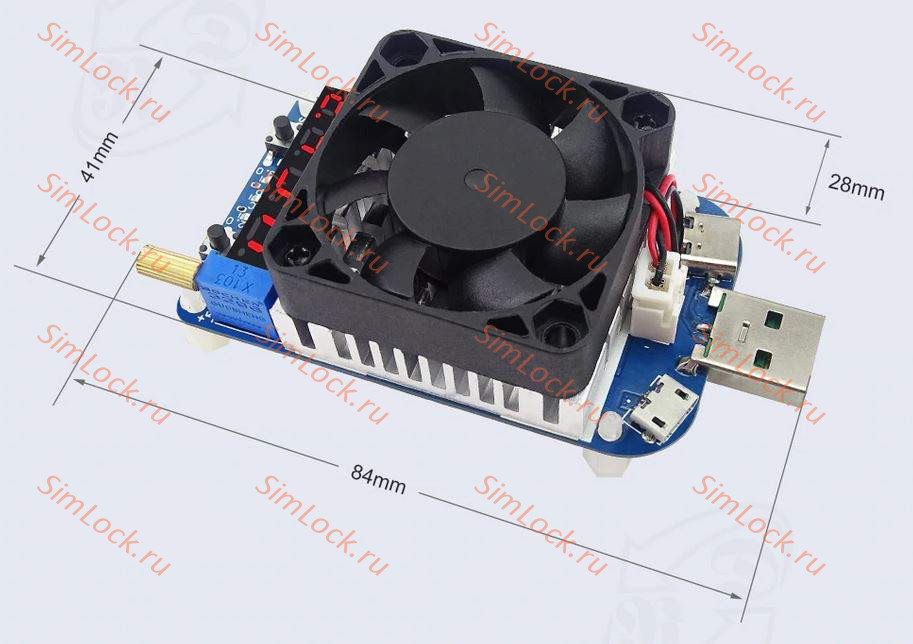

- Размер 84x41x28 мм

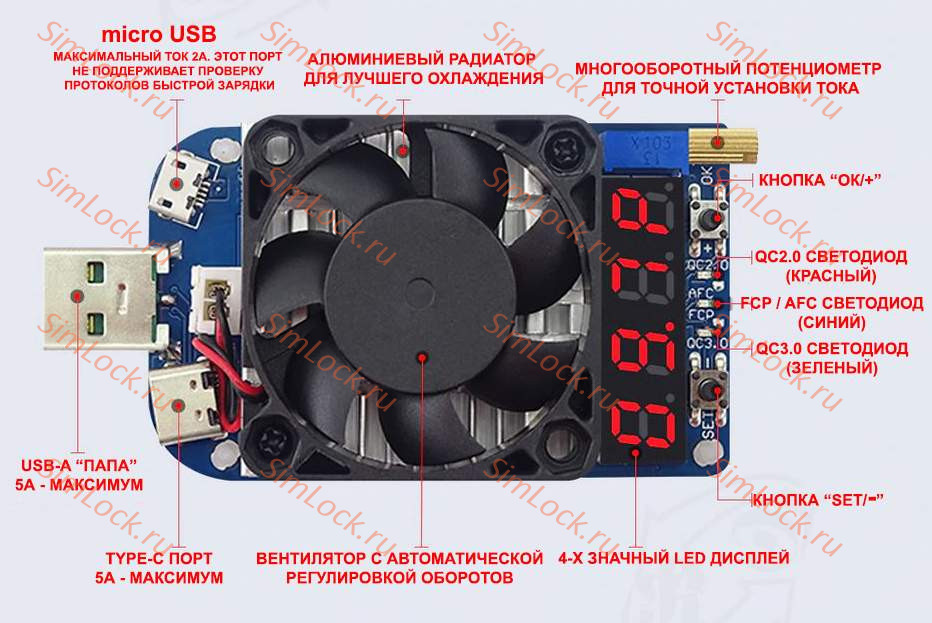

Умная регулируемая нагрузка RD HD35 имеет на своем борту порты USB-A, MicroUSB и Type-С, поэтому диапазон ее применения достаточно широк. Мощность нагрузки составляет 35Вт, чего более чем достаточно для тестирования различных зарядных устройств, блоков питания и внешних аккумуляторов.

Регулировка тока происходит с помощью многооборотного подстроечного резистора с шагом подстройки 0.01А.

На дисплее отображаются показания силы тока, напряжения, мощности, режимов работы, а также ошибки.

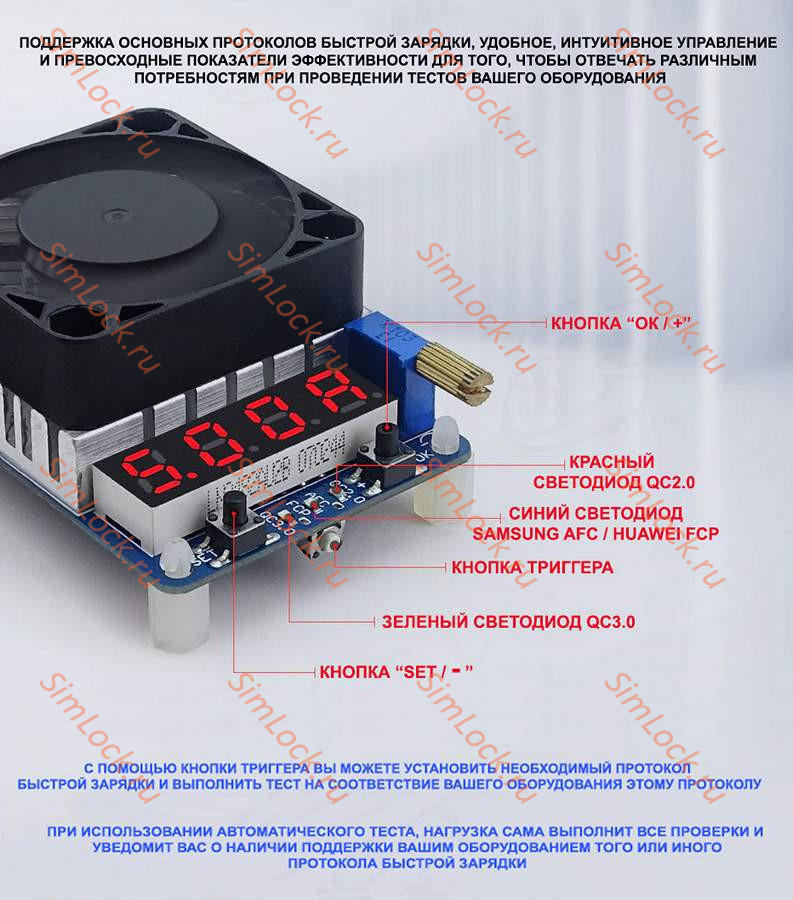

Нагрузка имеет 3 кнопки управления: «SET»,«ОК» и «Trigger», которая отвечает за управление триггером для тестирования протоколов быстрой зарядки. Также на плате имеются три светодиода: красного цвета - QC2.0, синего - QC3.0 и зеленого цвета, обозначающего поддержку протоколов Huawei FCP и Samsung AFC 9V. Обратите внимание, хотя нагрузка поддерживает проверку основных протоколов быстрой зарядки, но поддержки нового PD для макбуков в этой модели нет.

Вентилятор прикреплен к радиатору двумя болтиками и раскручивается до 8000 оборотов в минуту. Вентилятор начинает вращаться при достижении мощности 10W или температуры радиатора больше 40 градусов. Cкорость вентилятора плавно регулируется в автоматическом режиме в зависимости от протекающего тока и температуры нагрева. При этом шум от работы вентилятора даже на максимальных оборотах очень тихий, так как в устройстве применен гидравлический подшипник и даже ночью он не будет вам мешать спать.

Нагрузка оснащена тремя типами защиты: от превышения температуры, тока и напряжения.

Если ток устройства начнет превышать значение в 5А, то сработает защита и на экране отобразится надпись OPP.

При перегреве выше 80 градусов вновь сработает защита, отключит нагрузку и отобразится надпись OTP.

Если напряжение превысит значение в 25 вольт, то нагрузка отключится и на дисплее отобразится надпись OVP.

Управление нагрузкой:

- Короткое нажатие кнопки «ОК» включает или отключает нагрузку.

- Длительное нажатие кнопки «ОК» изменяет состояние стартового режима: при удержании кнопки «ОК» на дисплее на короткое время появится надпись ON. Это будет означать, что при следующих подключениях нагрузки будет происходить автоматический запуск с установленным ранее током. Следующее длительное нажатие кнопки вызовет на дисплее значение OFF и это будет означать, что при следующих подключениях к источнику питания нагрузка будет находится в режиме ожидания и значение тока будет мигать. Вы можете установить требуемое значение тока и коротко нажать на «ОК» тем самым включив нагрузку.

- Короткое нажатии Кнопки «SET» при работе нагрузки отображает по очереди показания текущего тока, напряжения и мощности.

- Длительным нажатием кнопки «SET» вы можете определить, каким образом должна вести себя нагрузка в случае срабатывания одной из трех вышеупомянутых защит. Если при длительном нажатии кнопки «SET» вы видите на экране ON, то это будет означать, что после разблокировки защиты (снижении температуры, тока или напряжения до рабочего уровня) нагрузка автоматически запустится вновь. Если же после длительного нажатия на «SET» вы видите на экране OFF, то повторное включение нагрузки необходимо выполнить вручную, коротким нажатием на кнопку «ОК».

Управление нагрузкой в режиме проверки протоколов быстрой зарядки:

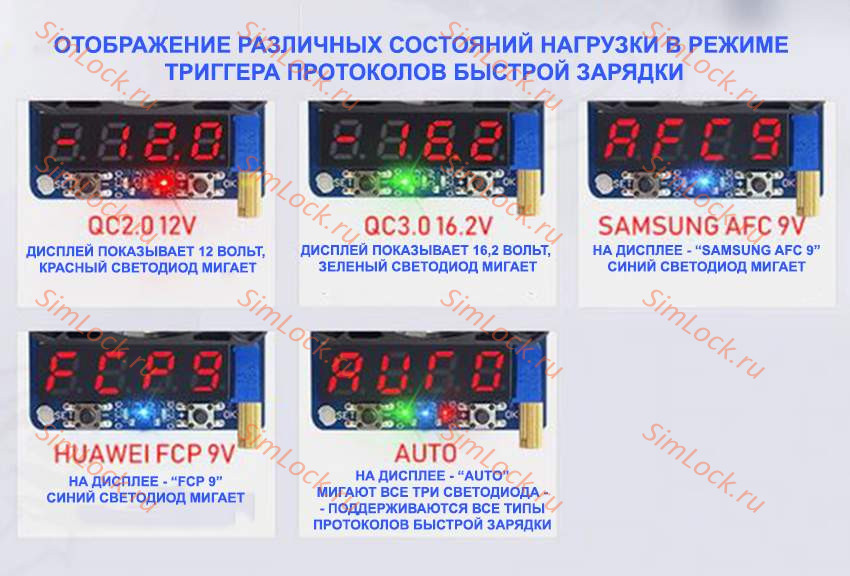

Долгое нажатие на кнопку «Trigger» включает режим проверки протоколов быстрой зарядки, в результате чего загорается красный светодиод QC2.0. Повторное нажатие кнопки «Trigger» переключает на зеленый светодиод и соответственно вызывает переключение на QC3.0, третье нажаите - синий светодиод и протоколы FCP от Huawei и AFC от Samsung, и далее все три светодиода - свечение которых означает работу нагрузки в автоматическом режиме - AUTO тест.

При входе в режим QC2.0 на экране отображается -05.0 и это указывает на напряжение 5V, при коротком двойном нажатии кнопки «ОК» (возможна двух-трех секундная задержка при включении режима), красный светодиод начинает мигать, после чего нажатием кнопок «ОК» и «SET» можно вручную задать напряжение с фиксируемыми параметрами 5V, 9V, 12V и 20V.

При входе в режим QC3.0 на экране отображается -05.0. При коротком двойном нажатие кнопки «ОК», зеленый светодиод начинает мигать, после чего нажатием кнопок «ОК» и «SET» можно вручную задать напряжение с шагом 0,2V

При входе в режим FCP/AFC: на экране отображается AFC9 (режим быстрого заряда для телефонов Samsung начиная с Galaxy S6 и новее). При коротком двойном нажатие кнопки «ОК» синий светодиод начинает мигать, после чего нажатием кнопок «ОК» и «SET» можно переключить на режим FCP9 (режим зарядок для телефонов от Huawei).

Во всех этих режимах можно регулировать подстроечным резистором силу тока и чтобы увидеть его значение на экране, нужно зажать кнопку триггер на несколько секунд, чтобы вернуться обратно к показу значений напряжения, нужно еще раз зажать кнопку на несколько секунд.

При входе в авторежим, загораются все три светодиода и появляется надпись AUTO, далее коротко нажав кнопку «ОК» запускаем авторежим тестирования который идет около 25 секунд, на дисплее появляются бегущие цифры изменяемых напряжений, в конце тестирования вновь высвечивается надпись AUTO и загораются светодиоды, которые соответствуют тем режимам, которые поддерживает зарядное устройство или пауэр банк. Т.е., к примеру, если зарядное устройство поддерживает работу с QC2.0 и QC3.0, то в конце теста загорятся красный и зеленый светодиод.

Обратите внимание, режимы быстрой зарядки доступны для проверки только на портах USB-A и Type-C. Порт MicroUSB не поддерживает режим триггера, поэтому тестировать кабели MicroUSB в режимах быстрой зарядки не получится.
