USB тестер Ruideng RD-UM25C

Технические характеристики RD UM25C

• Модель: RD-UM25C

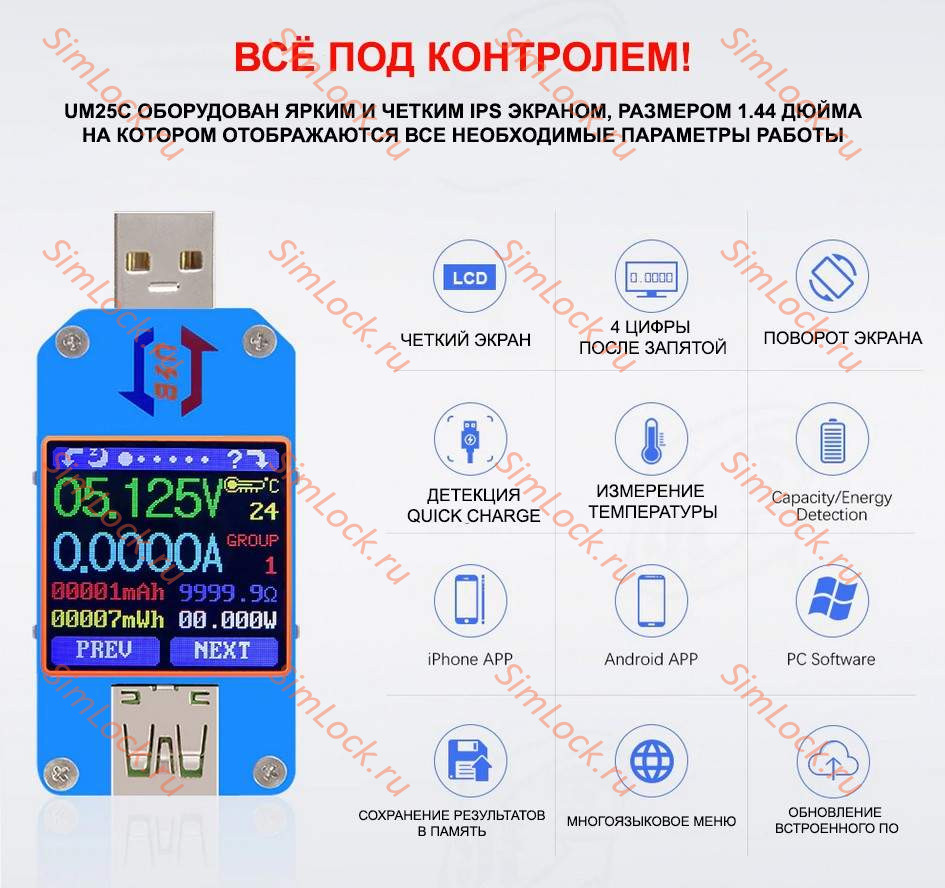

• Экран: 1,44 дюймов цветной IPS дисплей
• Интерфейс передачи: Bluetooth
• Диапазон измерения напряжения:4-24,000 В Разрешение: 0,001 В
• Диапазон измерения тока: 0-5.0000A Разрешение: 0.0001A
• Счетчик ёмкости мАч: 0-99999 мАч точность измерения :± (0,5 ‰ + 2 разряда)
• Счетчик ёмкости мВатт: 0-99999mWh точность измерение:± (1‰ + 4 разряда)
• Сопротивление нагрузки :0,8 Ом-9999,9 Ом
• Время измерения: 0-99h59min59s
• Температура:-10℃ ~ 100℃/0℉ ~ 200℉ Температура погрешность измерения: ±3℃/±6℉
• Настройка яркости экрана: 0-5 уровней Автоматический выключение экрана: 0-9 мин.
• Частота обновления: 2 Гц
• Режим распознавания заряда: QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG AFC
• Размер :71,2 мм x 30,5 мм x 12,4 мм (UM25C)
• Вес изделия: 23,74 г (UM25C)(без упаковки); 54,56 г (UM25C)/50,08 г с упаковкой

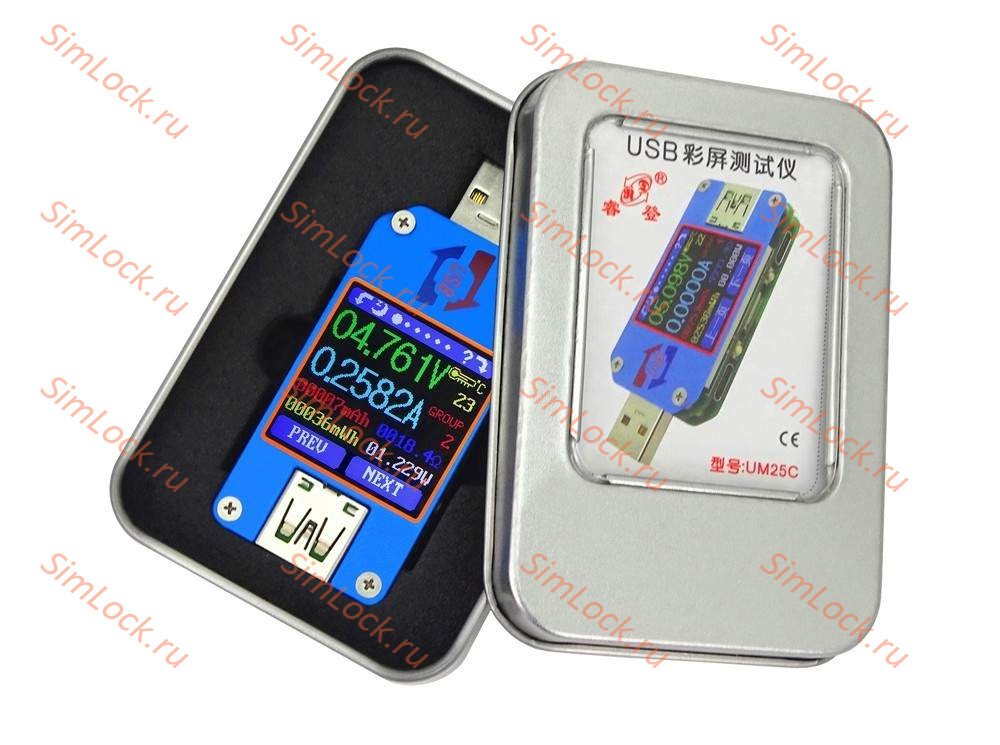

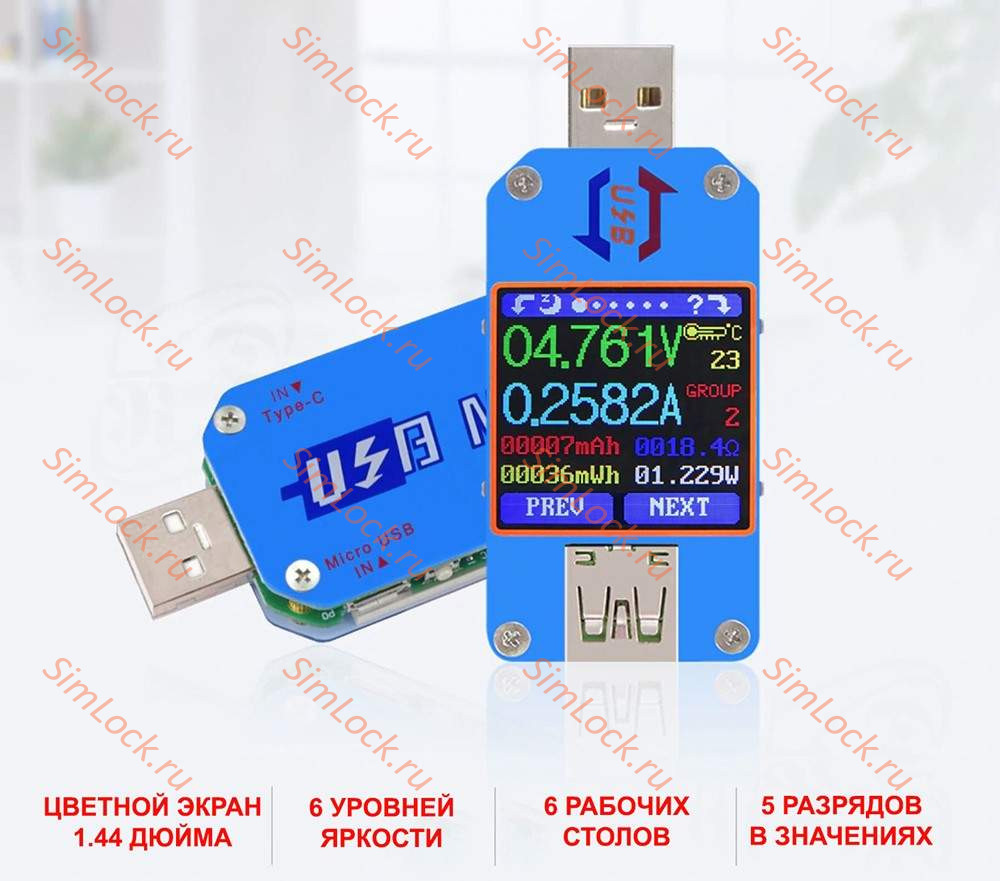

Тестер поставляется в небольшой алюминиевой коробке, внутри которой довольно плотно лежит устройство. Практически всю лицевую часть тестера занимает цветной дисплей, остальные внутренности тестера закрыты синим пластиком.

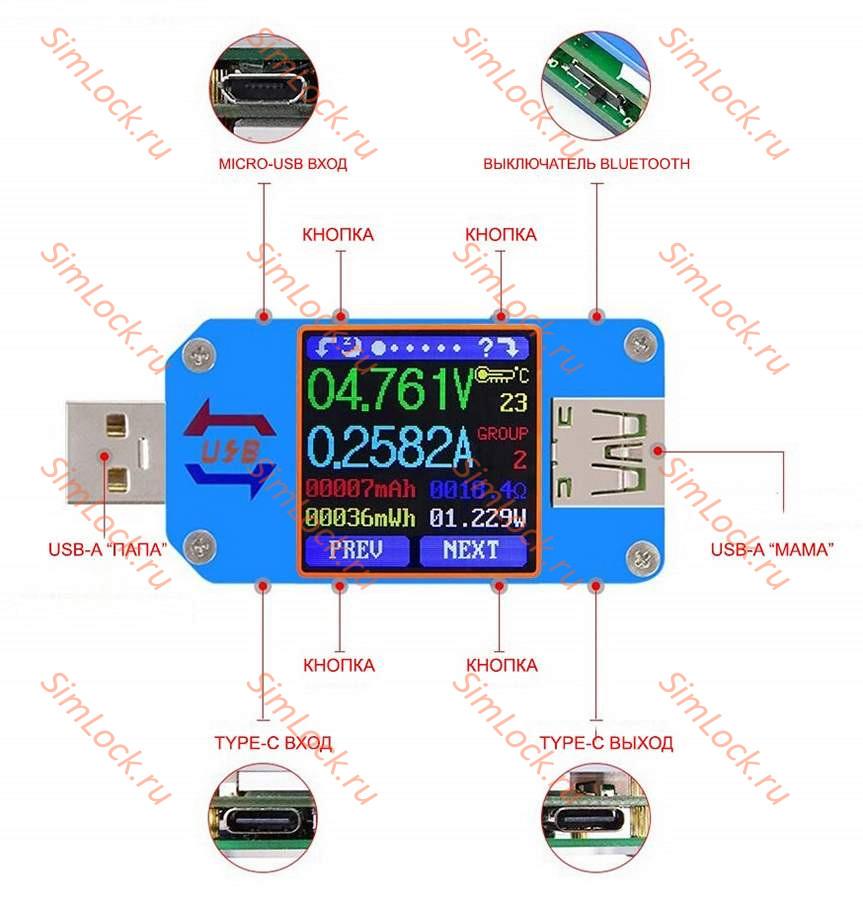

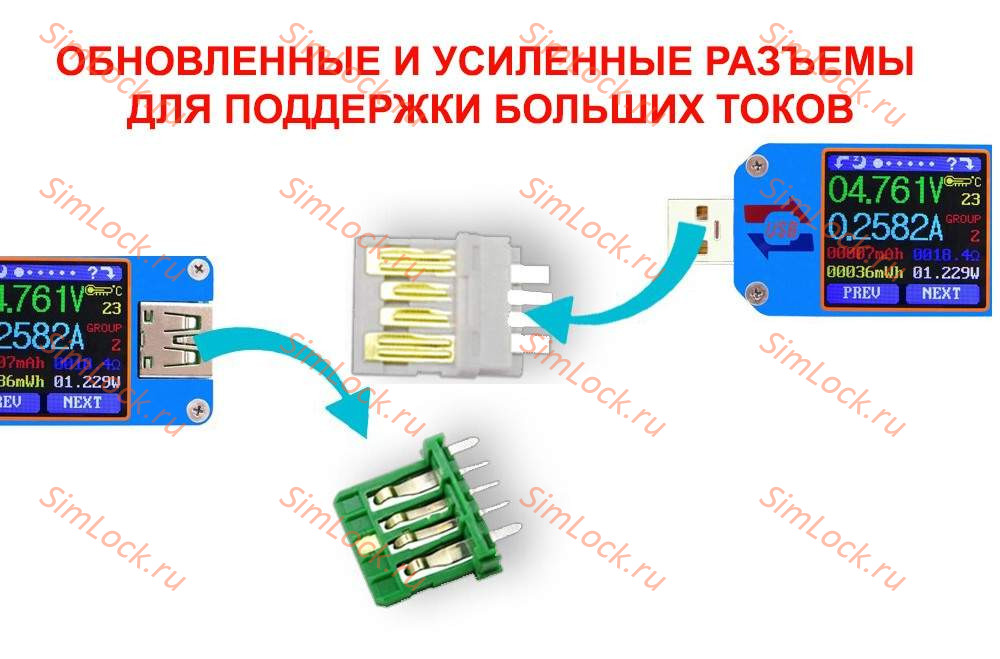

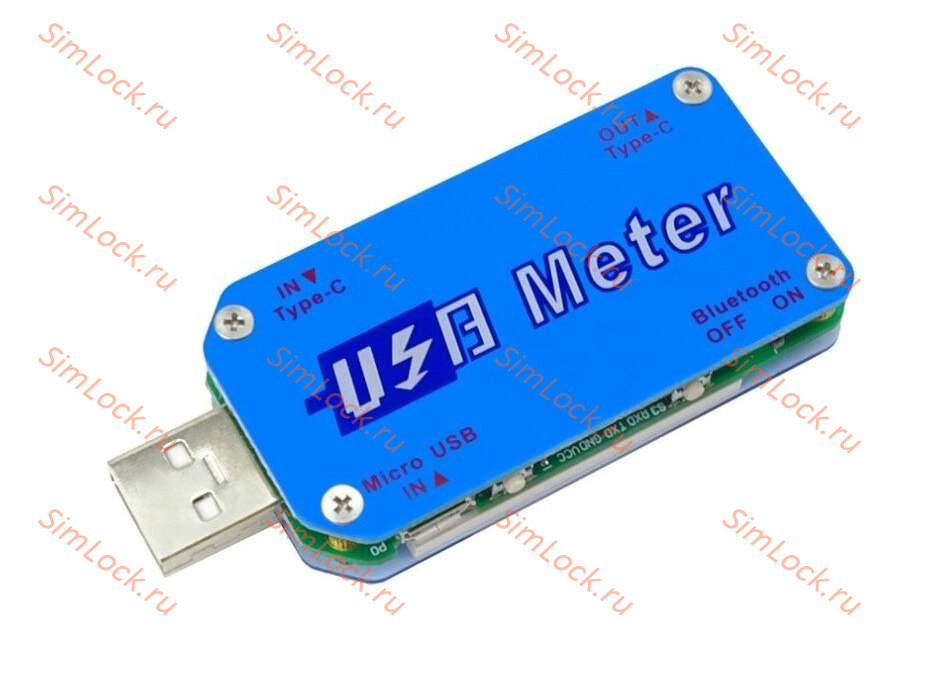

Помимо двух портов USB-A (мама и папа) данная модель тестера имеет еще три дополнительных USB разъема и что бы пользователю было проще их идентифицировать и разобраться с их назначением, на обратной стороны корпуса нанесены подсказки возле каждого порта.

По бокам корпуса расположены четыре кнопки для выбора режима работа и настройки тестера, а также микропереключатель, позволяющий включать и выключать Bluetooth модуль.

Для управления предназначены 4 кнопки. На экране возле каждой кнопки написано, какое действие выполняется при нажатии на том или ином экране при кратковременном нажатии. По умолчанию нижние кнопки служат для выбора одного из шести экранов с информацией, верхние отвечают за включение выключения экрана, вызов справки, а при длительном нажатии позволяют поворачивать экран вокруг своей оси.

При повороте экрана кнопки управления поворачиваются вслед за ним.

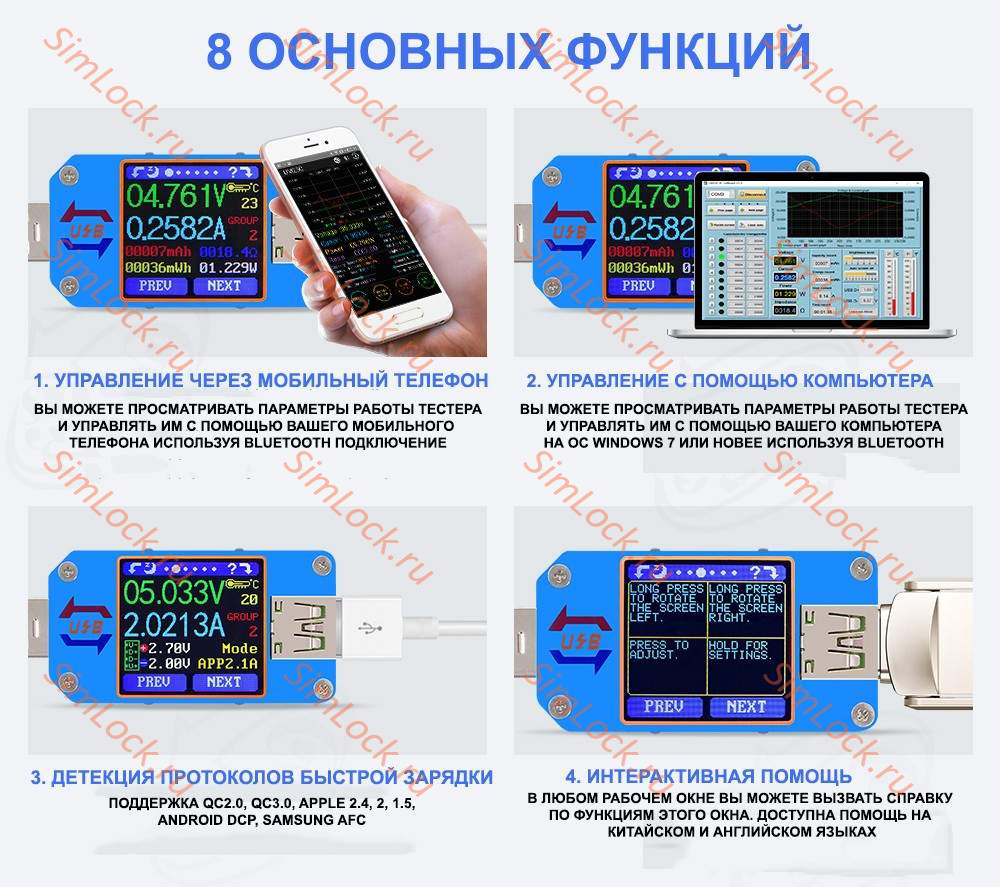

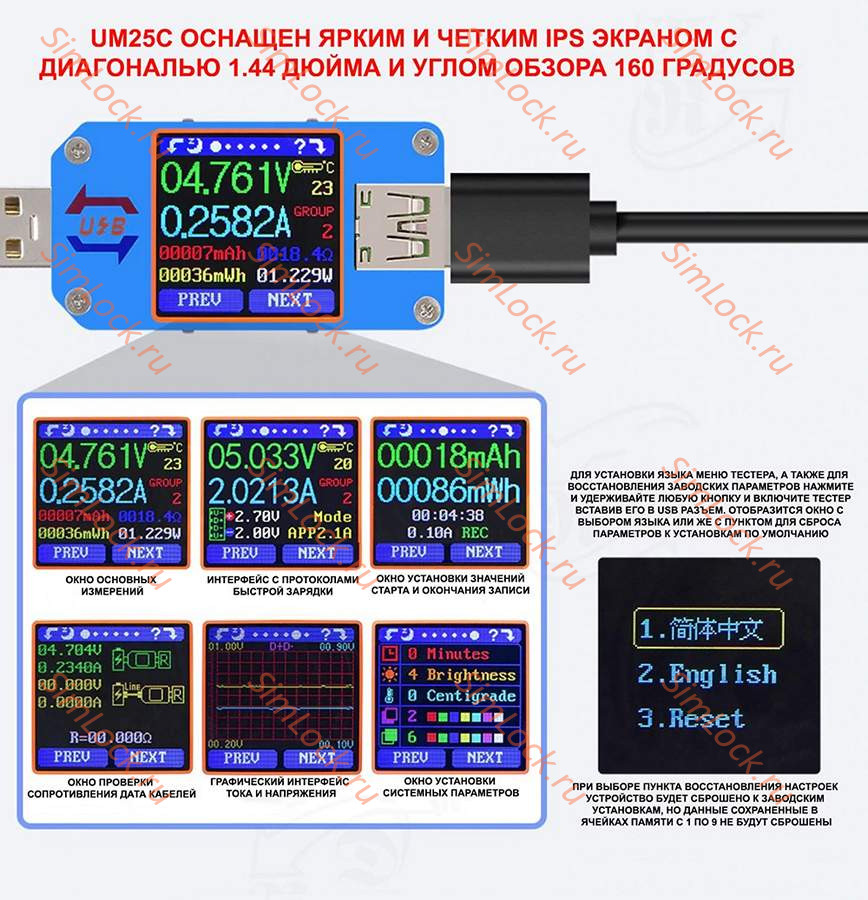

Тестер имеет шесть рабочих экранов.

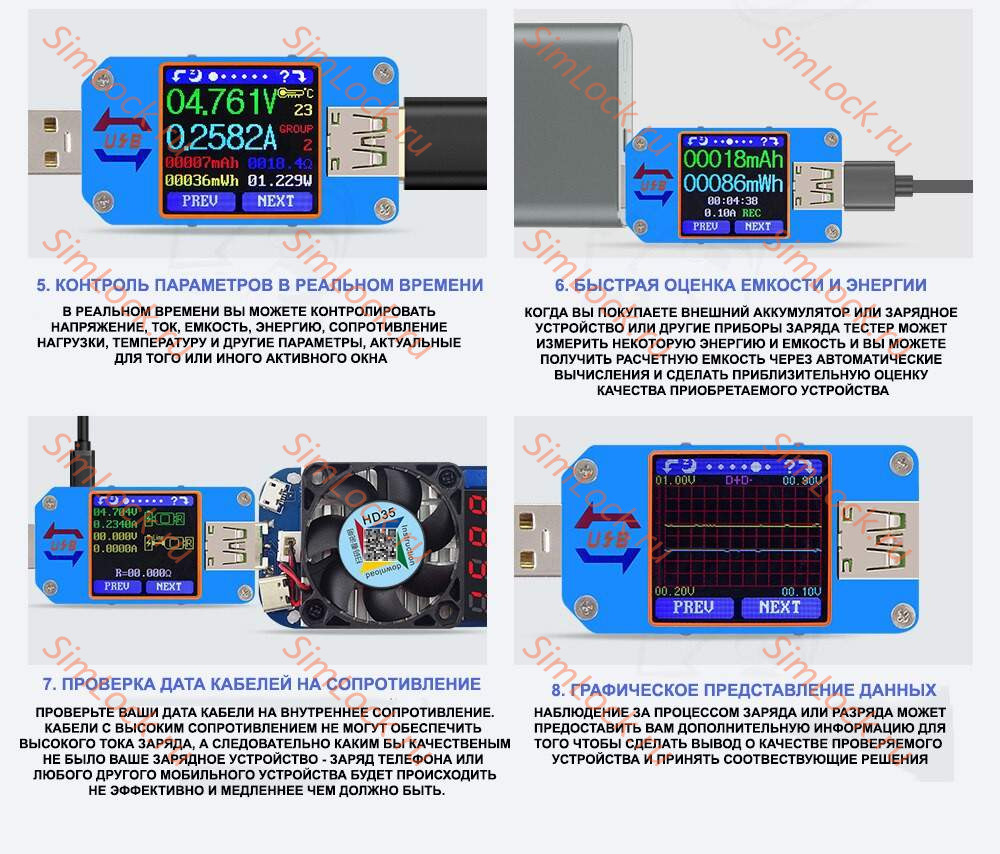

Главный экран, отображает основные параметры: ток, напряжение, сопротивление нагрузки, мощность, проходящую через нагрузку в данный момент и два накопительных счетчика в мА/ч и мВатт/ч. Помимо всего на этом же экране можно выбрать одну из девяти групп в которую будут сохраняться данные измерения. Использование групп позволяет, проводить тест до 10 различных устройств и аккумулировать параметры каждого из них независимо от другого.

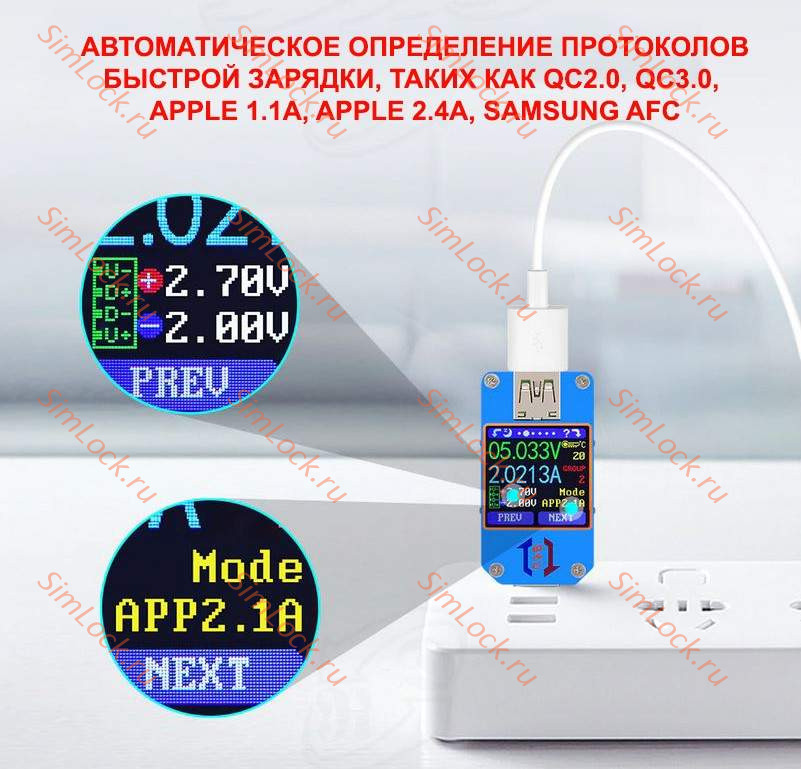

Второй экран предназначен для проверки протоколов быстрой зарядки. Поддерживаются следующие типы основных протоколов: QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG AFC.

Третий экран - подсчет ёмкости, показывает сколько времени длиться тестирование, значение счетчиков тока и мощности, а также позволяет задать минимальный порог тока, при достижении которого (т.е. как правило это момент окончания заряда) тестер перестанет подсчитывать потребляемый ток. Диапазон значений для установки от 0.01А до 0.26А. Если ток через тестер упадет ниже заданного значения, то тестер прекратит суммировать значения. Данная функция будет полезна в том случае, если к примеру вы оставили тестер с подключенным телефоном на ночь, и хотите, чтобы подсчет данных прекратился после окончания заряда, хотя при этом телефон по прежнему останется подключенным к зарядному устройству через тестер.

Отдельно стоит остановиться на 4 экране, предназначенном для проверки дата кабелей на внутреннее сопротивление. Для испытания необходимо подключить тестер с нагрузкой током 0,5-1А, к зарядному устройству или пауэр банку, а после нажать и удерживать правую нижнюю кнопку до тех пока на экране, не начнет мигать пиктограмма с кабелем. Далее отключаем тестер от источника питания и подключаем через исследуемый дата кабель и после загрузки тестера вновь нажать и удерживать правую нижнюю кнопку. В итого экран отобразит сопротивление кабеля, а также значение силы тока и напряжения при подключении к источнику питания напрямую и через кабель.

Пятый экран - графическое представление тока и напряжения проходящих через тестер.

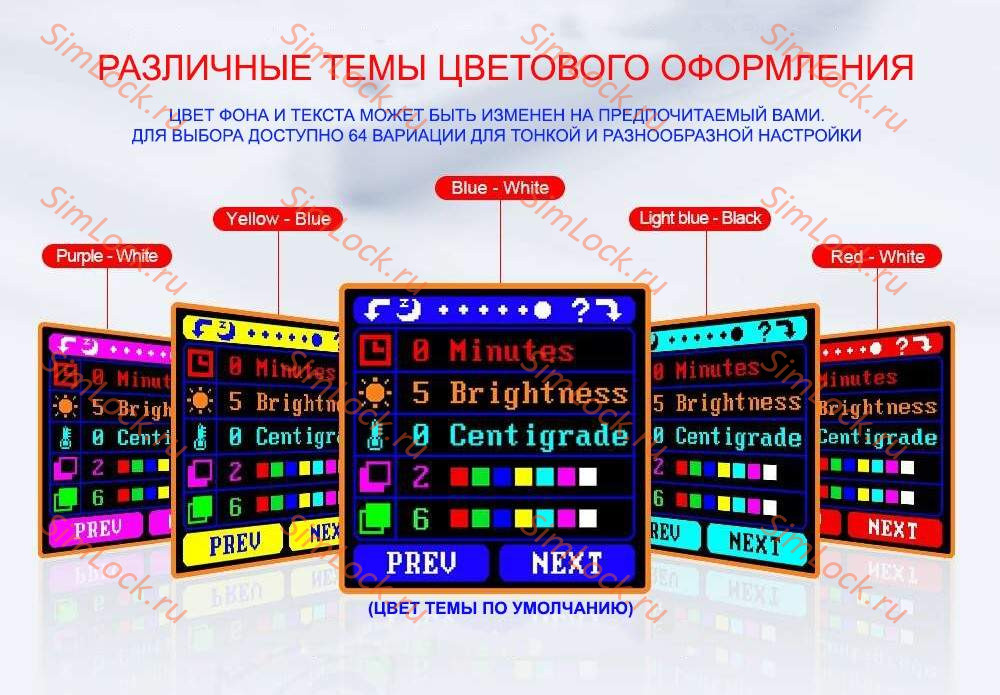

Шестой экран отвечает за общие настройки устройства. Вы можете установить время, через которое экран будет отключатся, яркость подсветки, единицы измерения температуры, а также настроить цветовые предпочтения для текста и фона. Для изменения нужного параметра необходимо длинными нажатиями правой нижней кнопки установить курсор в нужную ячейку, а замет нажатиями левой кнопки установить требуемое значение, для сохранения установленного параметра нужно опять зажать и удерживать правую нижнюю кнопку.

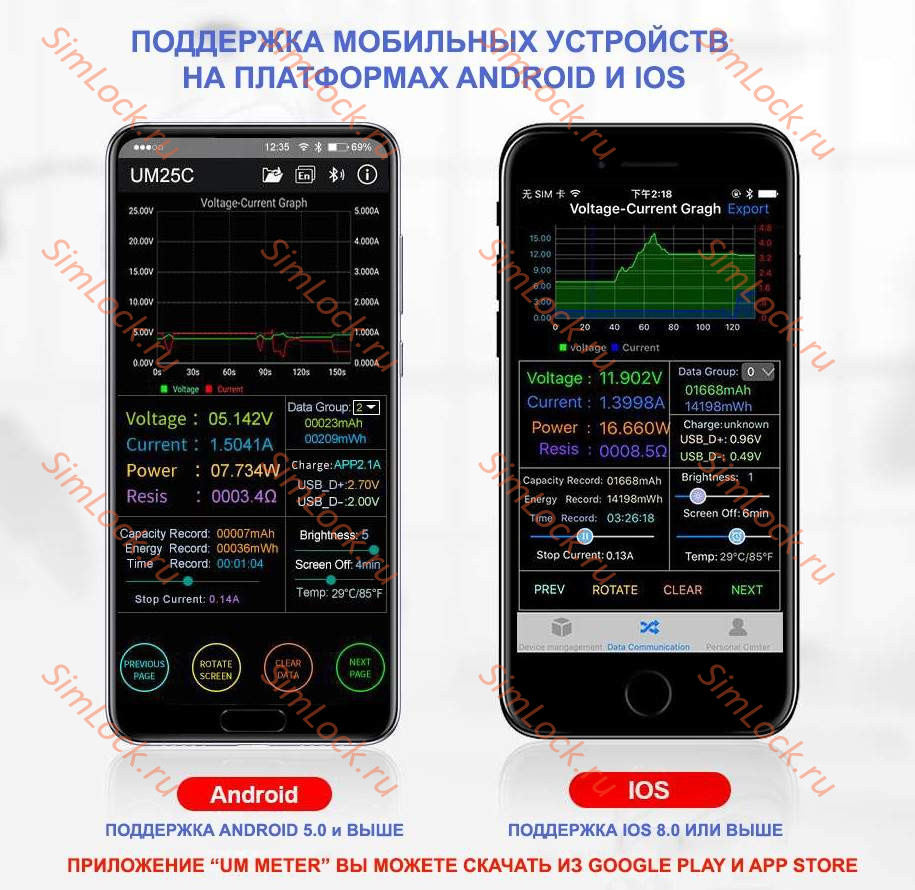

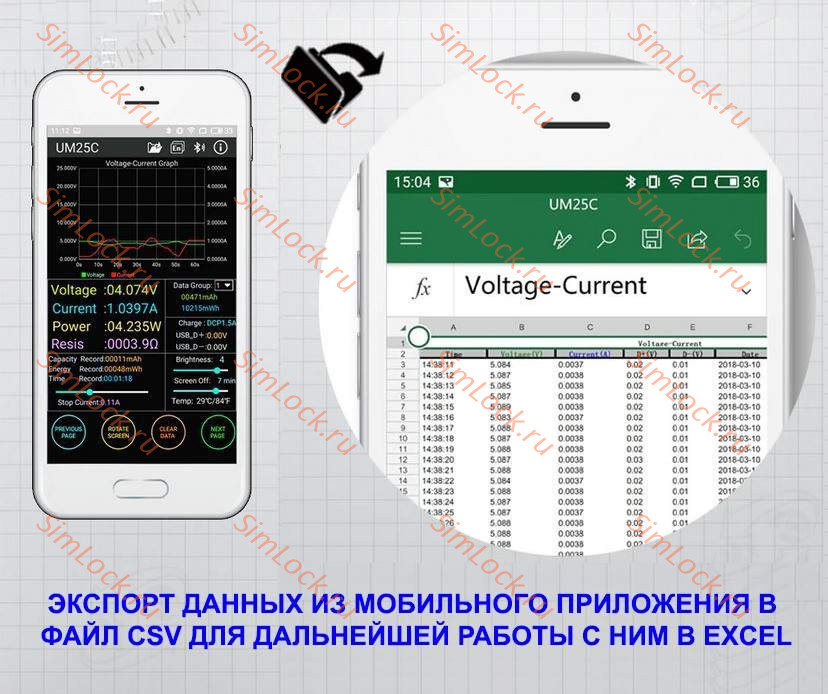

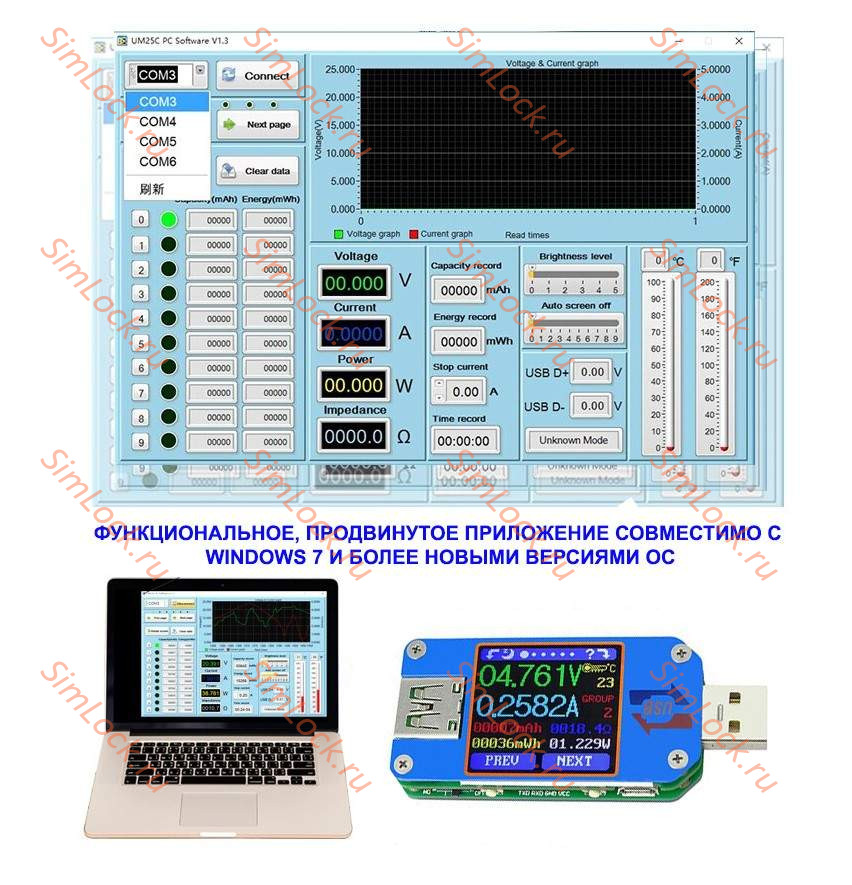

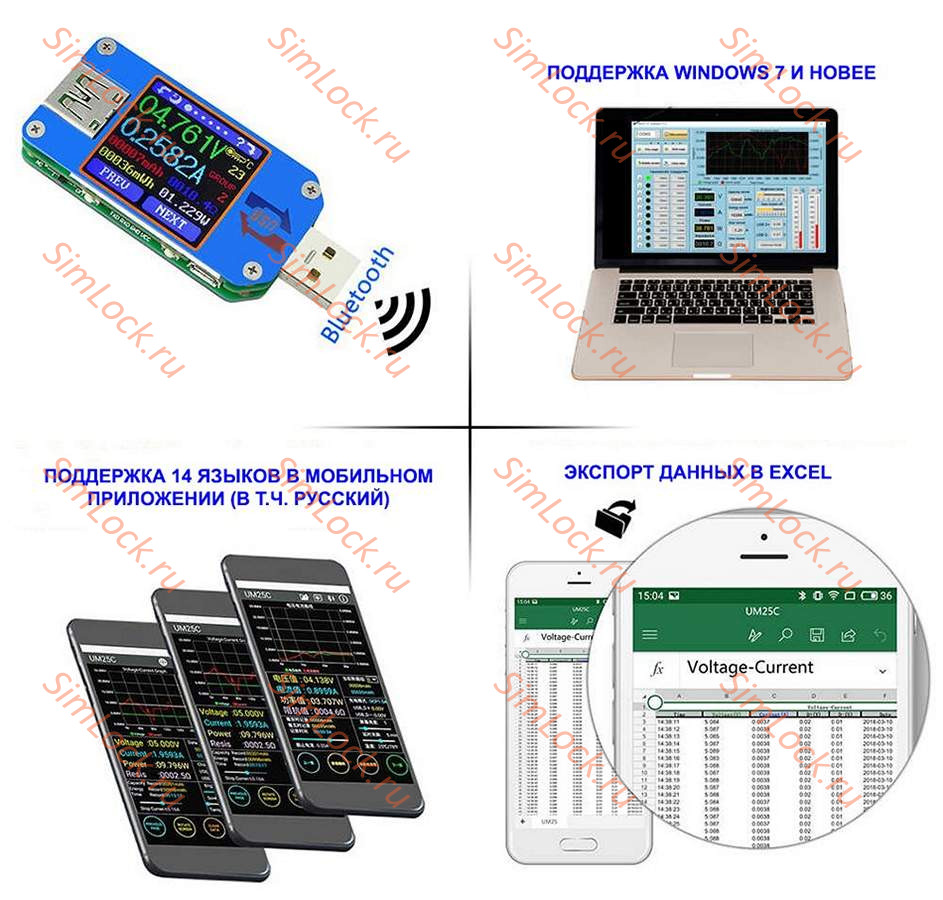

Тестер UM25C имеет встроенный Bluetooth для связи с телефонам или компьютером под управлением Windows 7 и выше. Скачать приложения для телефона и ПК можно по QR коду или по ссылке напечатанной на бумажке, вложенной в коробку с устройством.
